Stacjonarne mierniki monitorują palne lub toksyczne gazy i opary obecne w otaczającym powietrzu, jak również stężenie tlenu. Centrala centralnie wyświetla zmierzone stężenia gazów i przetwarza przychodzące sygnały. GMA200-MW4 jest właściwym wyborem, jeśli


• gazy są monitorowane za pomocą do 16 mierników (do 4 analogowych)
• środki bezpieczeństwa mają być obsługiwane przez centralę
• wartości pomiarowe mają być wyświetlane centralnie na wyświetlaczu
• wymagany jest alarm akustyczny i wizualny w miejscu instalacji
• stan pracy i alarmy muszą być sygnalizowane przez diody LED.

Wszechstronne możliwości zastosowania

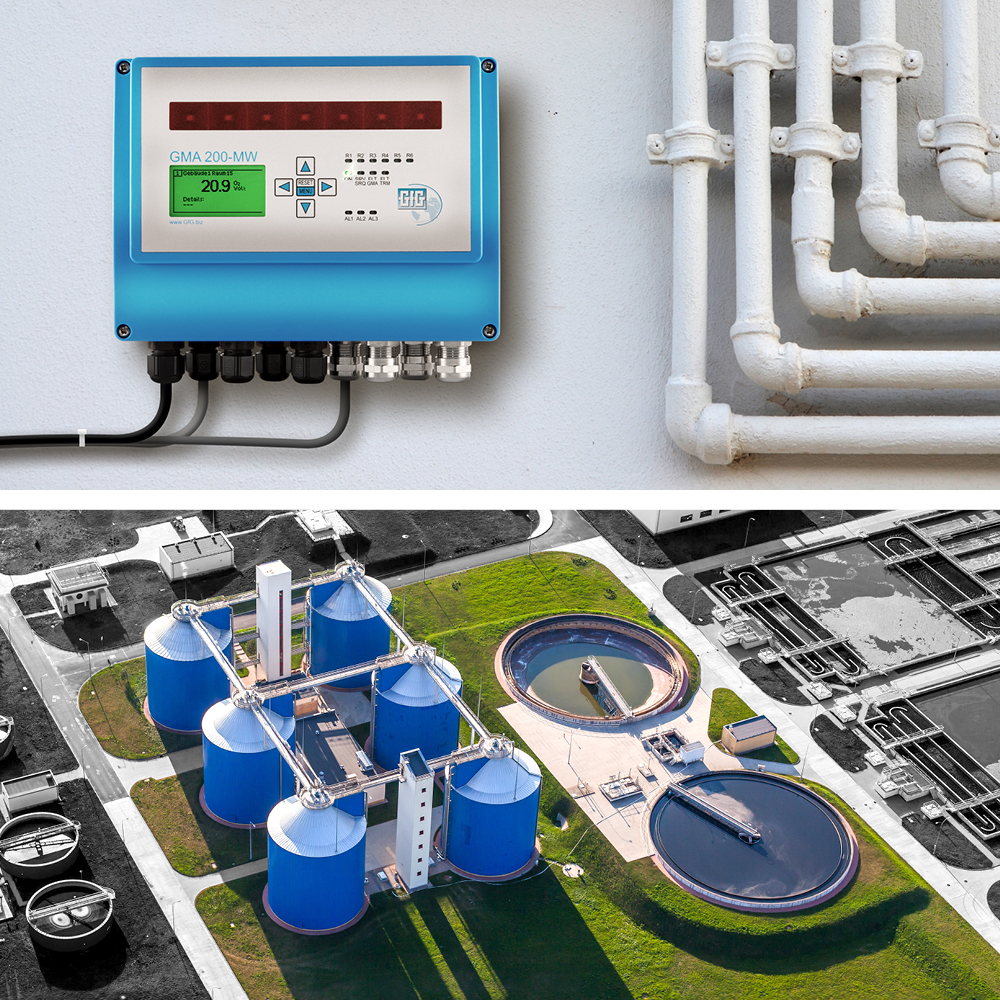

Centrala GMA200-MW4 i podłączone do niej mierniki tworzą stacjonarny system detekcji gazów do pomiaru gazów toksycznych i palnych oraz stężenia tlenu. Do 16 mierników cyfrowych może komunikować się ze sterownikiem za pomocą interfejsu RS-485. mierniki analogowe (do 4) mogą być podłączone poprzez złącze 0,2-1 mA lub 4-20 mA. GMA200-MW4 jest odpowiedni dla każdego miernika GfG i każdego dostępnego typu gazu. Oferuje to dużą liczbę możliwych konfiguracji gazów, zakresów pomiarowych, punktów pomiarowych i stref Ex, które mogą być monitorowane jednocześnie. Solidna obudowa (IP65) do montażu na ścianie może być zainstalowana w prawie każdym miejscu. Napięcie zasilania wynosi 100-230 V AC lub 24 V DC.

Wewnętrzne przekaźniki i rozszerzenia
W celu wdrożenia środków bezpieczeństwa można indywidualnie zaprogramować 4 wewnętrzne przekaźniki z jednym stykiem normalnie otwartym każdy. Dwa dodatkowe przekaźniki są dostępne dla komunikatów o usterkach i konserwacji. Jeśli wymaga tego aplikacja, liczba programowalnych przekaźników może być zwiększona do 68 (4 wewnętrzne i 64 zewnętrzne przekaźniki). Moduły przekaźnikowe są podłączone poprzez interfejs magistrali GMA. Moduły przekaźnikowe GMA200-RT i GMA200-RTD firmy GfG pozwalają na zdecentralizowane wdrażanie środków bezpieczeństwa, redukując ilość wymaganego okablowania.

Wyraźne wskaźniki do oceny sytuacji zagrożenia

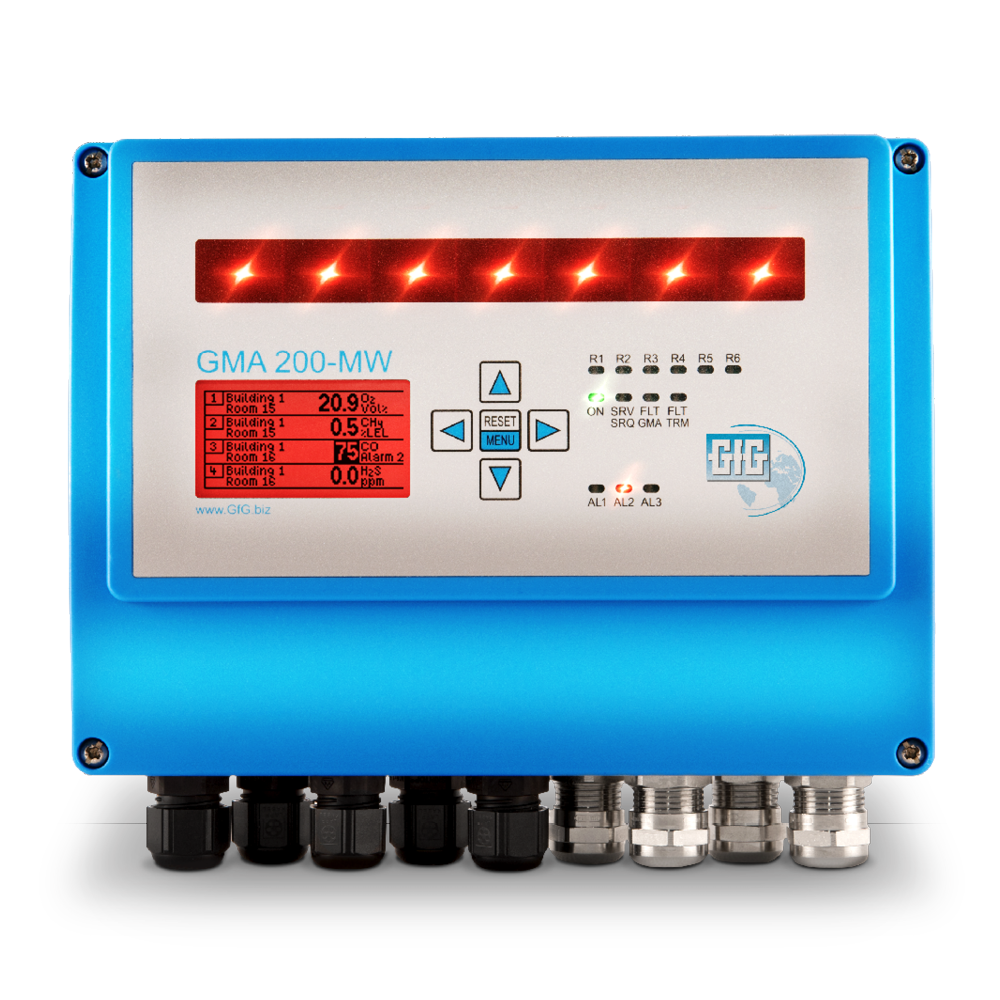

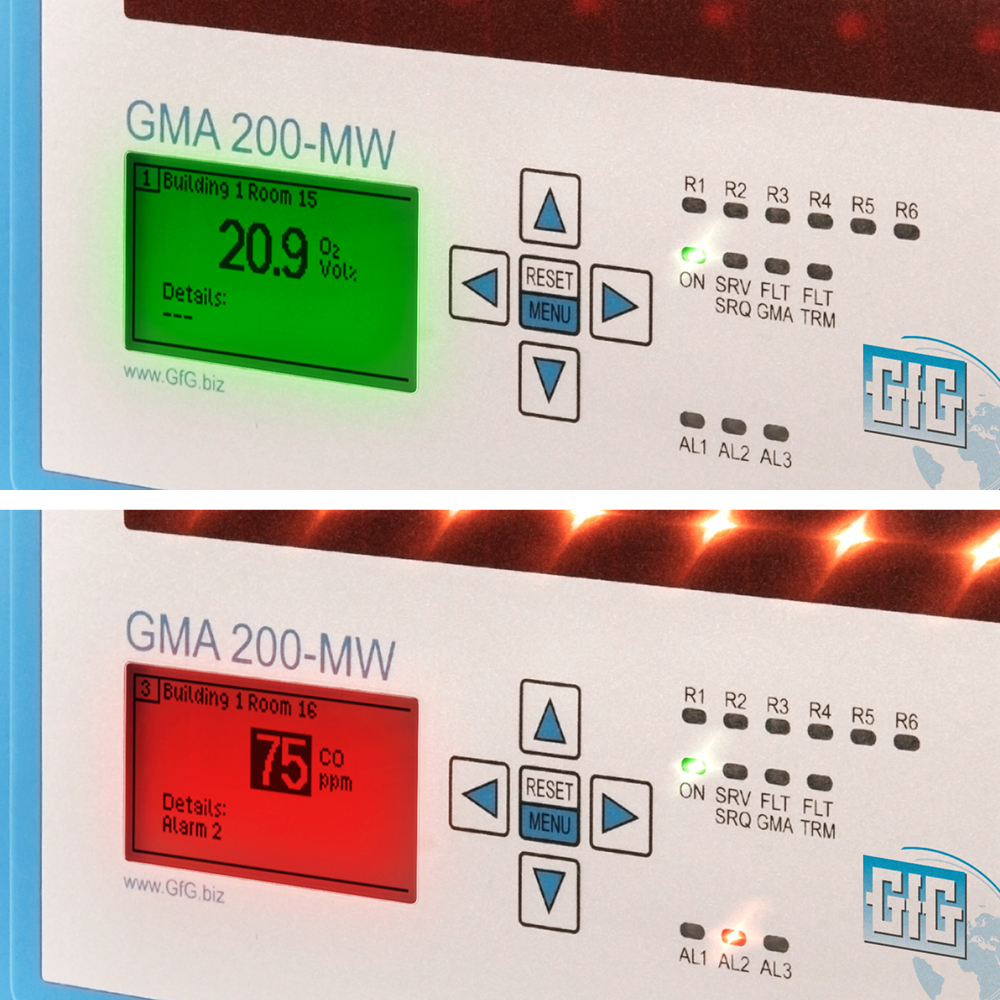

GMA200-MW4 jest wyposażony w kolorowy, podświetlany wyświetlacz o przekątnej 2,2 cala. Można na nim w każdej chwili przeglądać aktualne wartości pomiarowe podłączonych mierników. W przypadku wystąpienia alarmu kolor tła zmienia się z zielonego na czerwony. Jednocześnie diody LED sygnalizują poziom alarmu i stany przełączenia przekaźników. Alarm lokalny jest wyzwalany przez 7 dobrze widocznych, jasnych diod LED oraz głośny, zintegrowany brzęczyk (100 dB(A)). Dostępne są dwa wejścia dla zewnętrznych przycisków potwierdzenia alarmu.

Obsługa, wizualizacja i przechowywanie danych
Obsługa centrali i potwierdzanie alarmów na miejscu odbywa się intuicyjnie za pomocą 5 przycisków. Konfiguracja jest możliwa poprzez złącze mini-USB przy użyciu komputera PC i oprogramowania GMAConfig. Dzięki opcjonalnemu oprogramowaniu GMA200-VS wszystkie wartości pomiarowe i stany podłączonych mierników mogą być również wyświetlane decentralnie na komputerze lub monitorze. Wyposażony w kartę microSD, centrala trwale zapisuje wartości pomiarowe, wartości średnie, zdarzenia alarmowe i usterki w indywidualnie konfigurowanych odstępach czasu w celu ich oceny.

Najważniejsze cechy w skrócie:

Informacje ogólne:

• nadaje się do każdego miernika GfG
• monitoruje od 1 do 16 punktów pomiarowych

Funkcje:

• 6 zintegrowanych przekaźników dla koncepcji bezpieczeństwa, komunikatów o usterkach i konserwacji
• 0,2-1 mA, 4-20 mA lub RS-485 (Modbus)
• kolorowy, podświetlany wyświetlacz 2,2"
• 13 kolorowych diod LED stanu
• alarm wizualny i dźwiękowy
• obudowa do montażu na ścianie (IP65)

Opcjonalnie:

• rejestrator danych (karta microSD)
• moduł przekaźnikowy do rozbudowy (do 4 modułów po 16 przekaźników każdy)
• oprogramowanie wizualizacyjne
• zasilacz bezprzerwowy

Atesty / Certyfikaty:

• certyfikat ATEX: II (2) G
• SIL 2/3
